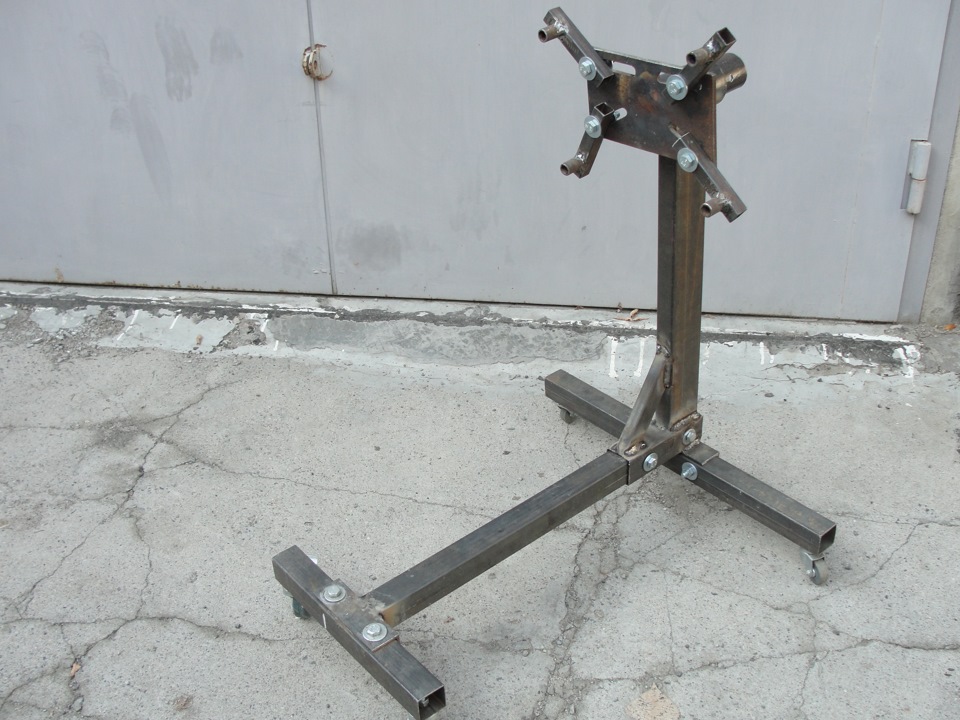

Понадобятся следующие материалы:

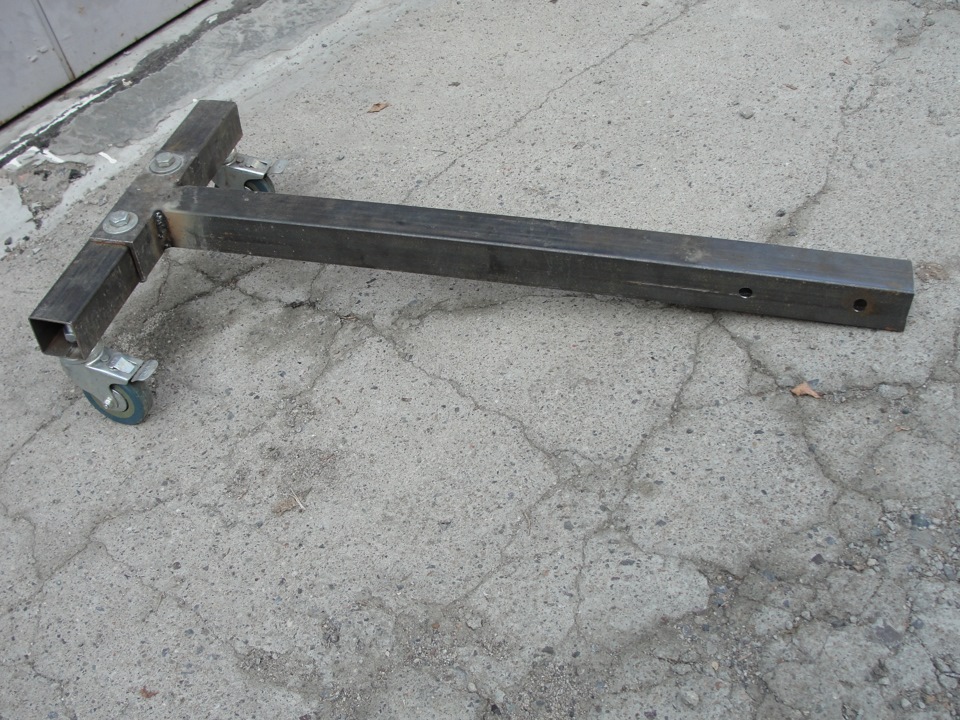

1.Квадратная труба 50х50х700 мм — 1шт.
2.Квадратная труба 50х50х750 мм — 1шт.
3.Квадратная труба 50х50х400 мм — 1шт.
4.Прямоугольная труба 80х40х600 мм — 1шт.
5.Квадратная труба 60х60х200 мм — 1шт.

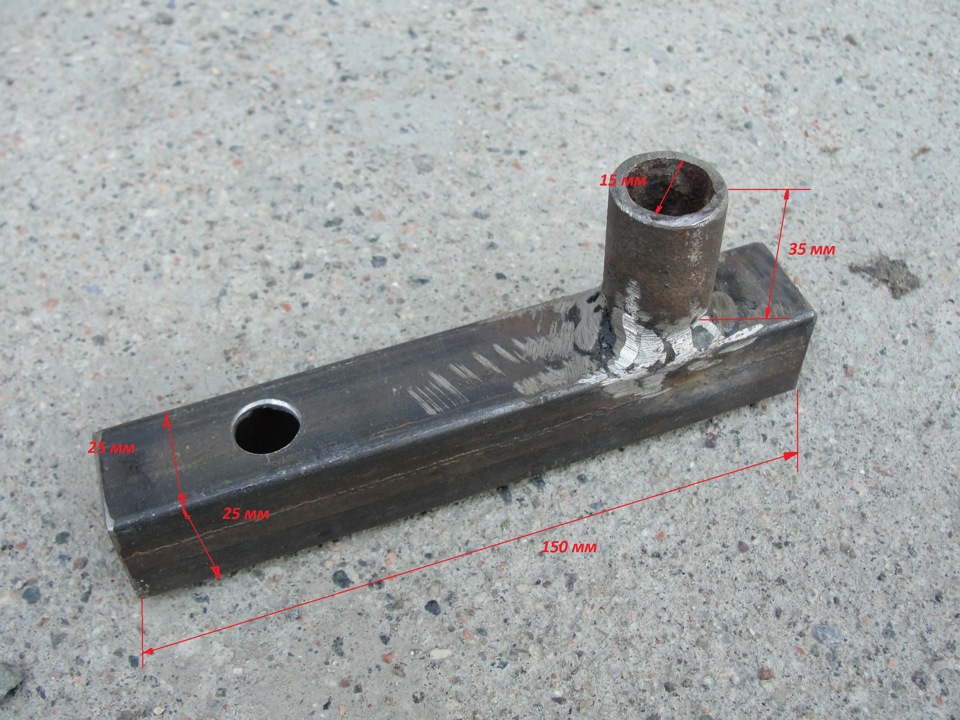

6.Квадратная труба 25х25х150 мм — 4шт.
7.Труба с внутренним диаметром 15 мм и длиной 35 мм — 4шт.
8.Болты М12х90 мм — 6шт.
9.Болты М12х70 мм — 4шт.
10. К болтам, соответственно, гайки — 10шт. и усиленные шайбы — 20 шт.

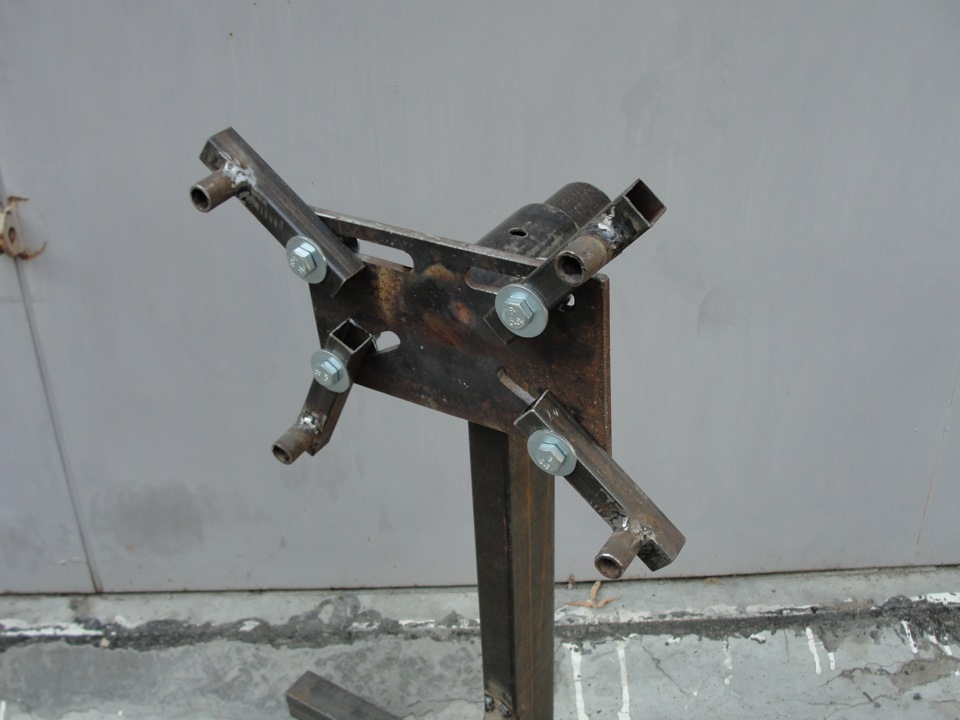

11.Металлическая пластина 250х150х10 мм.

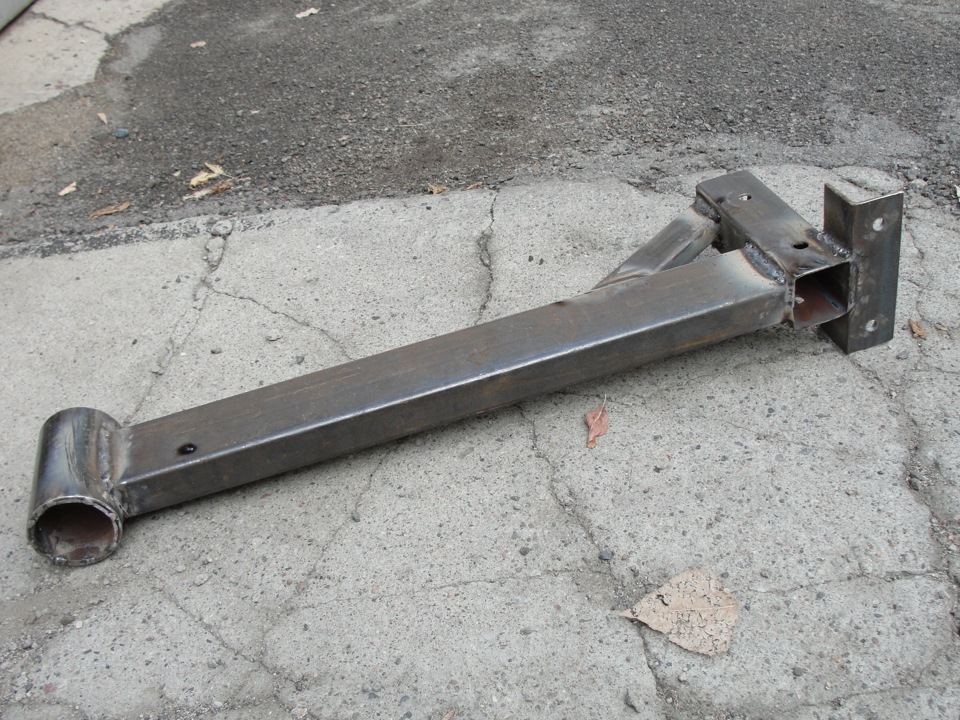

12.Труба диаметром 57 мм и длиной 200 мм — 1шт.(я такую не нашёл, взял 60мм)

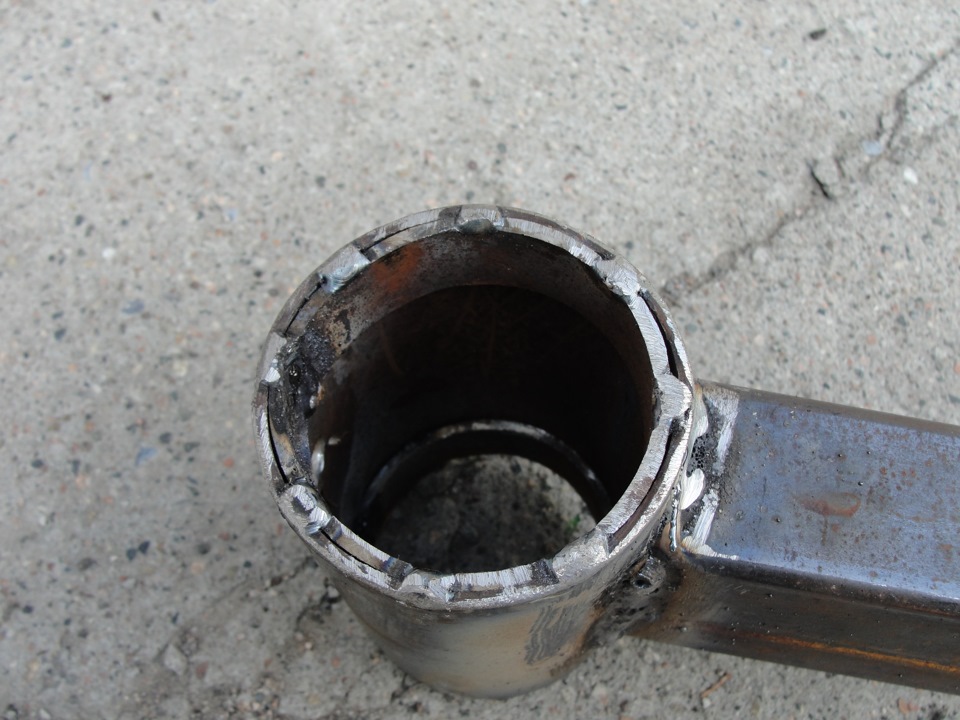

13.Труба диаметром 60 мм и длиной 125 мм — 1шт.(я использовал трубу 76 мм, отрезал от неё 2 полоски по 2 см.и затем эти кольца подогнал и вварил внутрь, добившись ракетомоделизм двигатель своими руками минимального зазора между трубами.

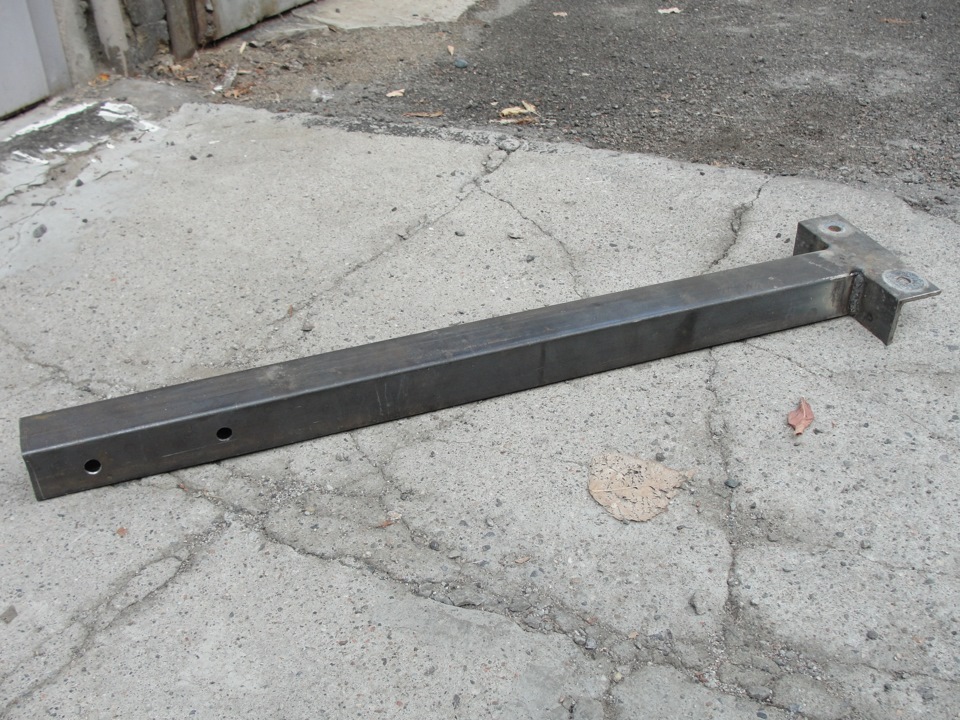

14. Уголок 50х50х160 мм — 2шт.

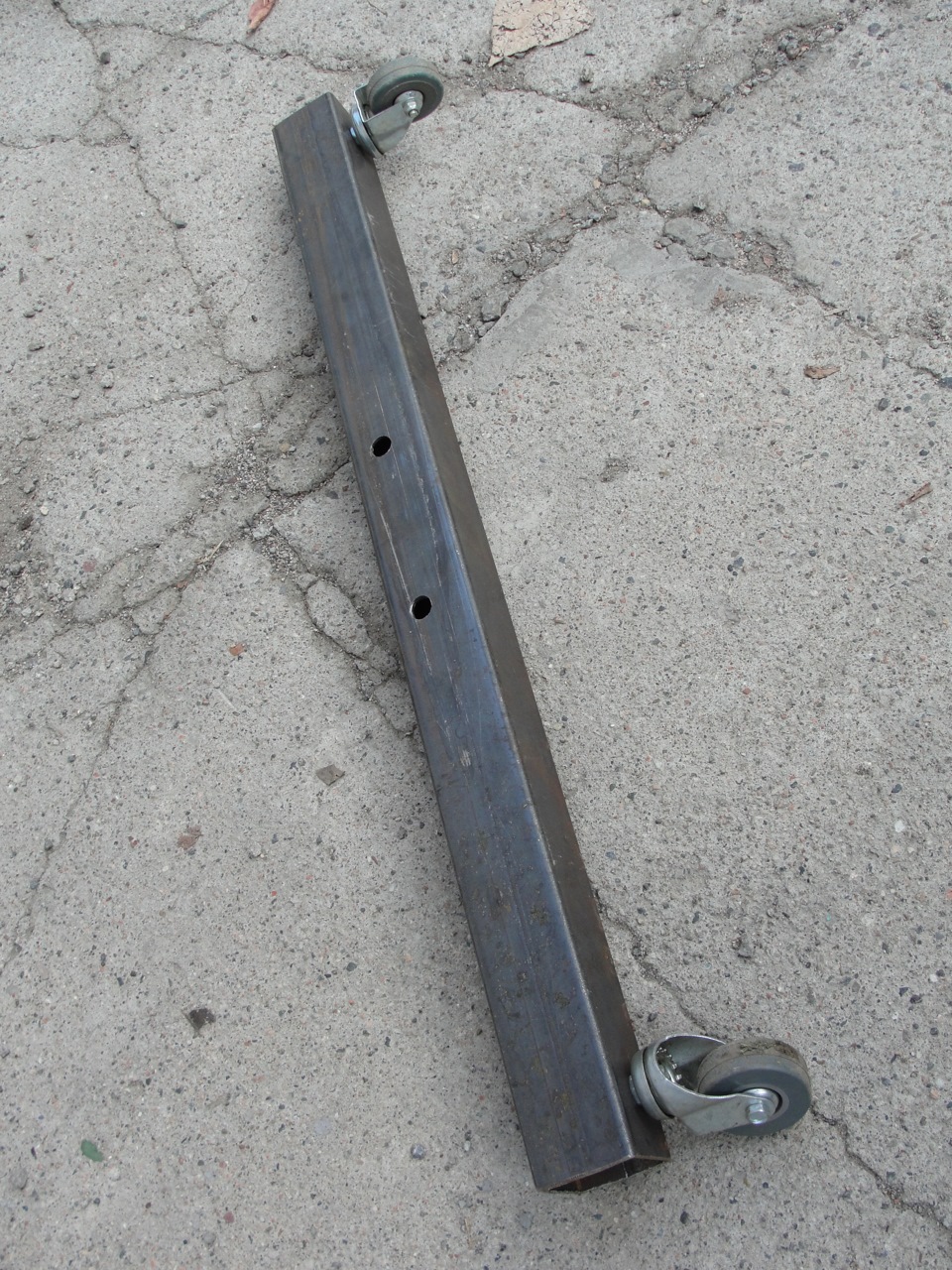

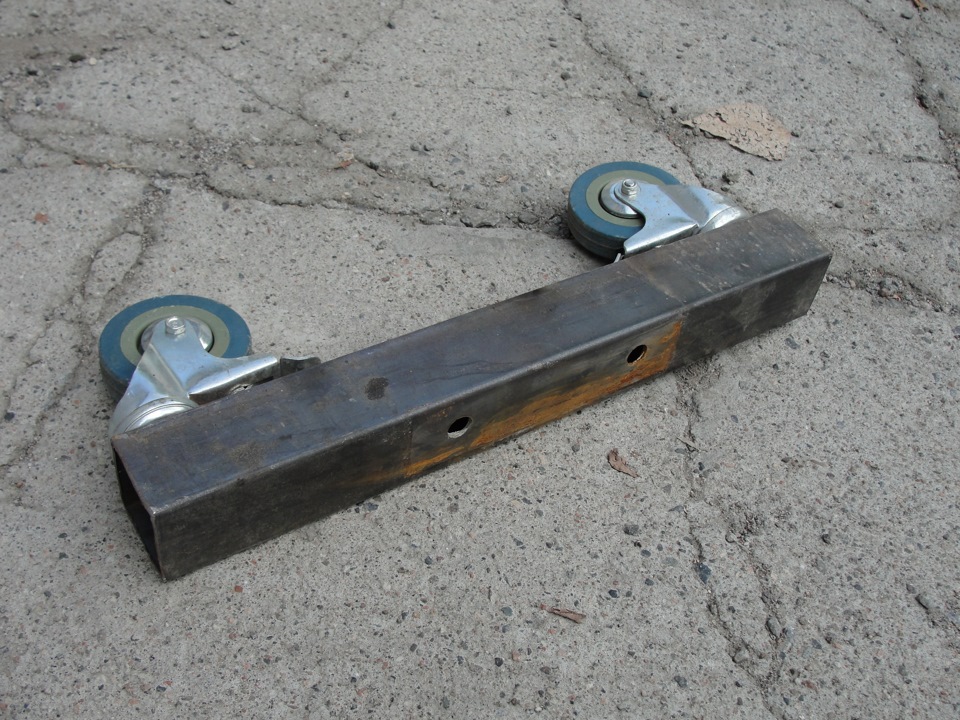

15. Колёсики меньшего и большего размера, всего — 4 шт., к ним гайки и гроверные шайбы.

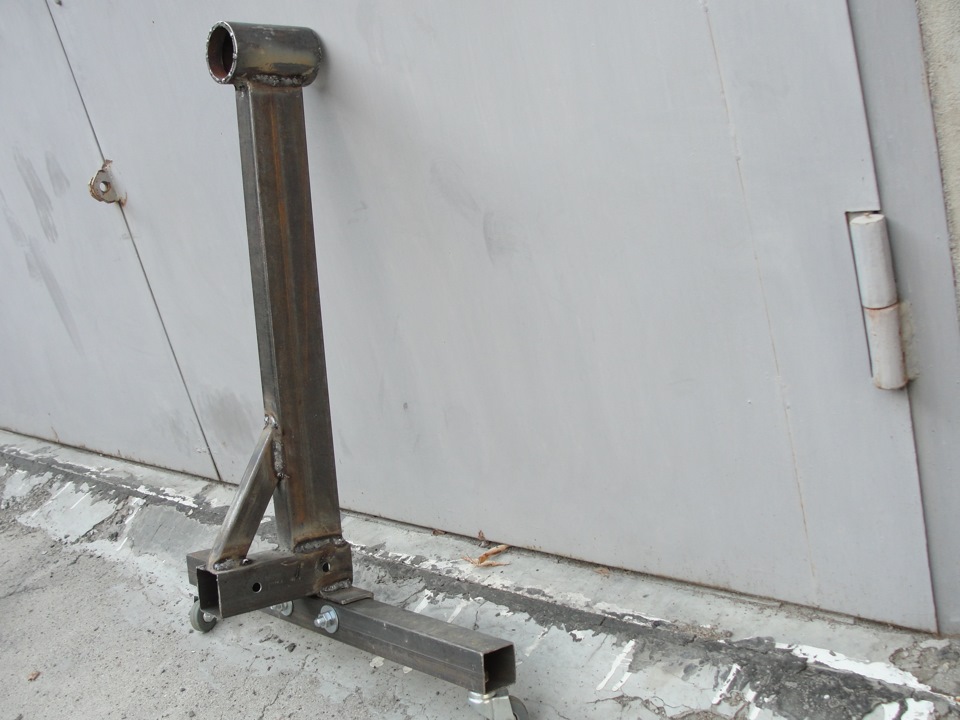

16. Ещё небольшой кусок прямоугольной трубы, для соединения вертикальной стойки с квадратной трубой, для жёсткости.
Инструмент:
Сварочный аппарат, дрель, болгарка, круглый и плоский напильники.
Прорези в пластине делал так: сначала сверлил отверстия по краям прорези, а потом соединял их прорезая болгаркой, дорабатывал напильниками.
По цене вышло в три раза дешевле, чем покупать готовый, времени ушло 3 дня.

ракетомоделизм src="https://a.d-cd.net/bc8b92as-960.jpg">
Источник: https://www.drive2.ru/b/2354766/
